Aperçu /Produits/Choke de Mode commun/Série LEF20 étouffement de ligne d'alimentation en mode commun à haute fréquence de résonance, faible bruit audible et suppression des interférences symétriques

Série LEF20 étouffement de ligne d'alimentation en mode commun à haute fréquence de résonance, faible bruit audible et suppression des interférences symétriques

5000
MOQ

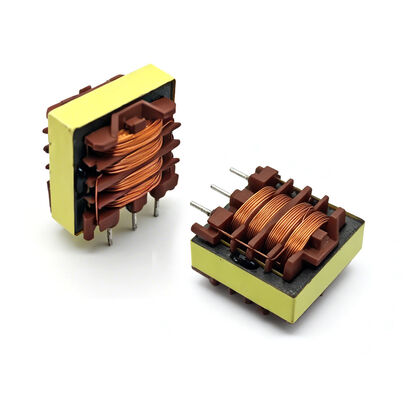

LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage d'inductance: 3,3 mH à 100 mH
DCR maximum: 200 mΩ à 6 600 mΩ
Inductance de fuite: 65μH à 2000μH
Plage actuelle: 0,3A à 1,8A
Structure d'enroulement: 2e section
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: LEF20
Documents: LEF20 Common mode_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit
Self de ligne électrique en mode commun série LEF20
Présentation du produit

La self de ligne électrique en mode commun série LEF20 est conçue pour supprimer efficacement les interférences en mode commun. Doté d'une structure d'enroulement à 2 sections, il offre une fréquence de résonance élevée, une force d'impulsion élevée et un faible bruit audible. Avec une inductance de fuite d'environ 2 %, il assure une suppression symétrique des interférences. La série est conforme aux normes EN 60938-2 (VDE 0565-2) et UL 1283, est conforme RoHS et convient aux processus de brasage à la vague.

Principales fonctionnalités
  • Fréquence de résonance élevée grâce au bobinage à 2 sections
  • Force d'impulsion élevée
  • Faible bruit de vrombissement
  • Inductance de fuite d'environ 2 % pour une suppression symétrique des interférences
  • Convient au brasage à la vague
  • Conforme à EN 60938-2 (VDE 0565-2) et UL 1283
  • Conforme RoHS
Applications
  • Suppression des interférences de mode commun
  • Ballasts électroniques pour lampes
  • Alimentations à découpage pour l'électronique grand public
Spécifications standards (@25°C)
Numéro de pièce Inductance (mH) +50 %/-30 % à 10 kHz, 0,1 V DCR (mΩ) Max. Inductance de fuite (μH) typ. @10 kHz, 0,1 V Plage de courant (A)
LEF20-332Y-1.8A 3.3 200 65 1.8
LEF20-682Y-1.3A 6.8 370 140 1.3
LEF20-103Y-1.0A 10 630 200 1.0
LEF20-153Y-0.8A 15 950 300 0,8
LEF20-273Y-0.65A 27 1600 550 0,65
LEF20-393Y-0.55A 39 2200 800 0,55
LEF20-473Y-0.45A 47 2800 950 0,45
LEF20-683Y-0.35A 68 4400 1300 0,35
LEF20-104Y-0.3A 100 6600 2000 0,30
