Résistance élevée de la série STRF01 pour les convertisseurs CC-DC

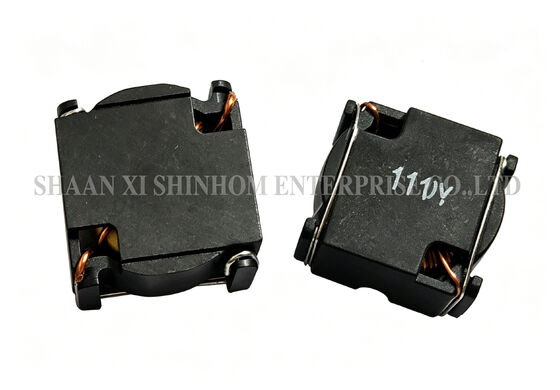

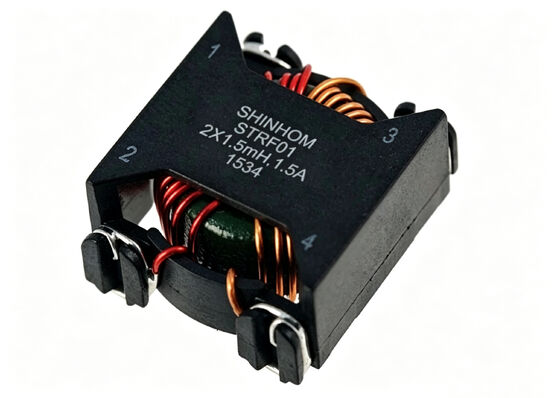

LeSérie STRF01La self toroïdale en mode commun CMS à courant élevé est conçue pour les applications de convertisseurs DC-DC et AC-DC. Le produit utilise un noyau toroïdal en ferrite pour fournir une impédance de mode commun élevée sur une large plage de fréquences, offrant ainsi d'excellentes performances de suppression EMI/RFI. Le boîtier CMS discret permet d'économiser de l'espace sur le PCB. La capacité de courant élevée et le faible DCR garantissent une conversion de puissance efficace. La plage de températures de fonctionnement s'étend de -40°C à +125°C (y compris l'auto-échauffement), adaptée à divers environnements difficiles. Il est largement utilisé dans les convertisseurs DC-DC/AC-DC, les alimentations de bureau/ordinateur portable, les équipements de communication, l'électronique automobile et les téléviseurs LCD.

Caractéristiques

• Noyau de ferrite toroïdal – impédance de mode commun élevée
• Excellentes performances de suppression EMI/RFI
• Conception CMS à profil bas – économise de l'espace
• Capacité de charge de courant élevée
• Faible DCR – faible perte de puissance
• Température de fonctionnement – ​​-40°C à +125°C
• Compatible avec le soudage par refusion
• Sans plomb – conforme RoHS

Applications

• Convertisseurs DC-DC
• Convertisseurs AC-DC
• Filtrage d'entrée (mode série)
• Suppression des EMI/RFI
• Alimentations pour ordinateurs de bureau/ordinateurs portables
• Moniteurs LCD
• Matériel de communication
• Systèmes électroniques automobiles

INFORMATIONS TECHNIQUES

IDC

Temp. augmenter 40 ℃ maximum

Test d'inductance

HP4284A 100 kHz 0,1 V

RDC

QuadTech 1880 Milliohmmètre

Méthodes de soudure

Phase vapeur, refusion infrarouge

Résistance à la chaleur de soudure

260 ℃ pendant 10 secondes

Résistance aux solvants

Conforme à MIL-STD-202E

Poids

1,5 grammes TYP

Bande et bobine

700/bobine

Plus de tailles à choisir

Remarque : les spécifications du produit peuvent être personnalisées.
