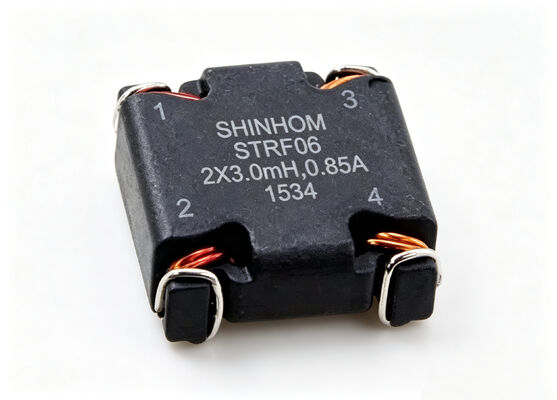

Ferrite toroïdale SMD Choke de mode commun STRF06 série à courant élevé pour le filtrage du bruit et du courant alternatif

5000 pièces
MOQ
Négociable
Prix
Toroidal Ferrite SMD Common Mode Choke STRF06 Series High Current for AC/DC and Noise Filtering
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Inductance: 880uH~6800uH
Courant nominal: 0,3A~1,63A
Fréquence des tests: 100 kHz
Tolérance: ± 35%
Installation: smt
Taille: 13*13*5.6mm
Mettre en évidence:

Étouffement en mode commun par SMD de ferrite toroïdale

,

Les pièces d'étouffement de mode commun SMD de la série STRF06

,

Étouffement en mode commun par SMD à courant élevé
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: Série STRF06
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit
Inducteur de mode commun de puissance à courant élevé série STRF06, starter de mode commun à noyau toroïdal SMD avec inductance jusqu'à 6,8 mH

LeSérie STRF06La self toroïdale en mode commun CMS à courant élevé est conçue pour les applications de convertisseurs DC-DC et AC-DC, avec des valeurs d'inductance allant jusqu'à 6,8 mH. Le produit utilise un noyau de ferrite toroïdal pour fournir une impédance de mode commun élevée sur une large plage de fréquences, offrant ainsi d'excellentes performances de suppression EMI/RFI. Le boîtier CMS prend en charge le placement automatisé et est compatible avec le soudage par refusion. La plage de températures de fonctionnement s'étend de -40°C à +125°C (y compris l'auto-échauffement), adaptée à divers environnements difficiles. Il est largement utilisé dans les convertisseurs DC-DC/AC-DC, les systèmes de communication, l'électronique automobile et les téléviseurs LCD.

Caractéristiques
  • Noyau de ferrite toroïdal – impédance de mode commun élevée
  • Excellentes performances de suppression EMI
  • Inductance – jusqu'à 6,8 mH
  • Capacité de charge de courant élevée
  • Température de fonctionnement – ​​-40°C à +125°C
  • Boîtier CMS – adapté au placement automatisé
  • Compatible avec le soudage par refusion
  • Sans plomb – conforme RoHS
Applications
  • Convertisseurs DC-DC
  • Convertisseurs AC-DC
  • Filtrage des lignes électriques
  • Suppression du bruit
  • Alimentations pour systèmes de communication
  • Systèmes électroniques automobiles
  • Alimentations pour téléviseurs LCD
  • Suppression des EMI/RFI
INFORMATIONS TECHNIQUES
IDC : Temp. augmenter 40 ℃ maximum
Test d'inductance : HP4284A 100 kHz 0,1 V
RDC : QuadTech 1880 Milliohmmètre
Méthodes de soudure : Phase vapeur, refusion infrarouge
Résistance à la chaleur de soudure : 260 ℃ pendant 10 secondes
Résistance aux solvants : Conforme à MIL-STD-202E
Poids: 1,5 grammes TYP
Bande et bobine : 700/bobine

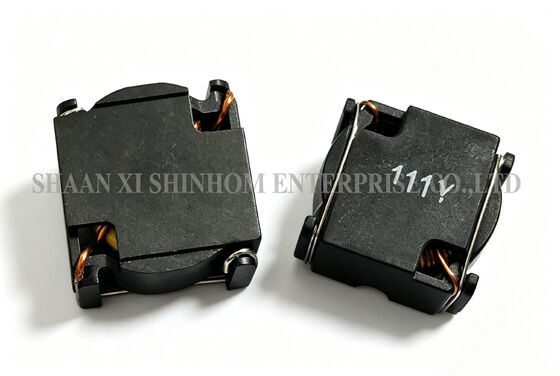

Ferrite toroïdale SMD Choke de mode commun STRF06 série à courant élevé pour le filtrage du bruit et du courant alternatif Ferrite toroïdale SMD Choke de mode commun STRF06 série à courant élevé pour le filtrage du bruit et du courant alternatif
Plus de tailles à choisir
Ferrite toroïdale SMD Choke de mode commun STRF06 série à courant élevé pour le filtrage du bruit et du courant alternatif

Remarque : les spécifications du produit peuvent être personnalisées.

FAQ

Q : Quel est l'avantage de l'inductance de 6,8 mH dans le filtrage en mode commun ?

R : Le6,8 MHzL'inductance fournit une impédance de mode commun élevée. Il permet d'obtenir une meilleure atténuation du bruit en mode commun dans la plage des basses et moyennes fréquences, en particulier dans les150KHz-30MHzbande EMI menée. Pour les conceptions de puissance nécessitant une stricte conformité EMI, les selfs de mode commun à haute inductance sont des composants de filtrage clés.

Q : Quels sont les avantages du noyau toroïdal par rapport aux autres structures de noyau ?

R : Le noyau toroïdal a une structure de circuit magnétique fermé. Le flux magnétique est concentré à l’intérieur du noyau, ce qui entraîne un flux de fuite très faible. Le rayonnement EMI est bien inférieur à celui des inducteurs I-core ou open-core. Le noyau toroïdal présente également une perméabilité magnétique élevée, nécessitant moins de tours pour la même valeur d'inductance. Cela se traduit par un DCR inférieur et une efficacité plus élevée.

Q : Comment le courant nominal IDC est-il défini ?

R : IDC est défini comme la valeur du courant continu qui provoque une augmentation de la température d'environ 40 °C dans la bobine. Dans les applications réelles, assurez-vous que la température ambiante de fonctionnement maximale plus l'augmentation de la température propre ne dépasse pas 125 °C. Lors de la sélection, prévoyez une marge suffisante pour garantir une fiabilité à long terme.
