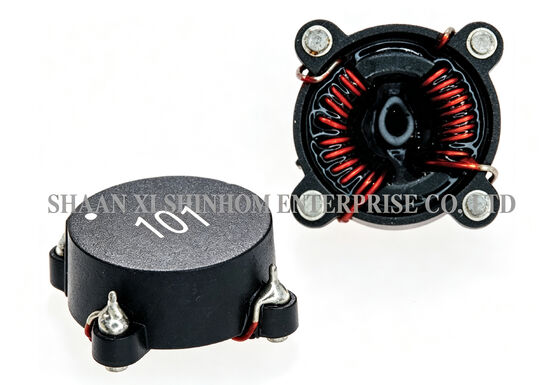

Inducteur de mode commun toroïdal SMD STC06 série 100μH-12mH 17,4×17,4×7,62 mm pour la suppression EMI/RFI

LeSérie STC06L'inductance toroïdale de mode commun CMS est livrée dans un emballage standard de 17,4*17,4*7,62 mm. La plage d'inductance couvre 100 μH à 12 mH, répondant aux besoins de filtrage EMI des basses aux hautes fréquences.

Le produit utilise un matériau de noyau à haute saturation pour maintenir des performances stables dans des conditions de polarisation à courant élevé. Le faible DCR réduit la perte de puissance.

La structure du noyau toroïdal réduit efficacement le rayonnement EMI. Le package SMD prend en charge l’assemblage automatisé par prélèvement et placement.

Il est largement utilisé dans les appareils électroniques, la conversion DC-DC (mode parallèle), le couplage d'isolation, le filtrage d'entrée (mode série) et la suppression EMI/RFI.

• Plage d'inductance – 100 µH à 12 mH, sélection flexible
• Excellentes performances haute fréquence
• Matériau de base à haute saturation
• Faible rayonnement EMI
• Faible DCR
• Package SMD – prend en charge le placement automatisé
• Température de fonctionnement – ​​-40°C à +125°C
• Résistance d'isolation – ≥1000MΩ (100V DC)

• Filtrage de puissance des appareils électroniques
• Conversion DC-DC
• Couplage d'isolement
• Filtrage d'entrée
• Suppression des EMI/RFI
• Alimentations pour équipements de communication
• Alimentations de contrôle industriel
• Alimentations périphériques d'ordinateur

• Mesure d'inductance à 100KHz 0,1VRms.
• Résistance d'isolation : 100 Vdc 1KMΩmin.
• Température de soudure : 260 ℃ pendant 4 ± 1 secondes
• Température de fonctionnement : -40 ℃ à +125 ℃
• Température de stockage : -55 ℃ à +125 ℃
• Différents forfaits disponibles sur demande spéciale
• Maximum de 35 % de saturation sur la polarisation CC appliquée

Remarque : les spécifications du produit peuvent être personnalisées.
