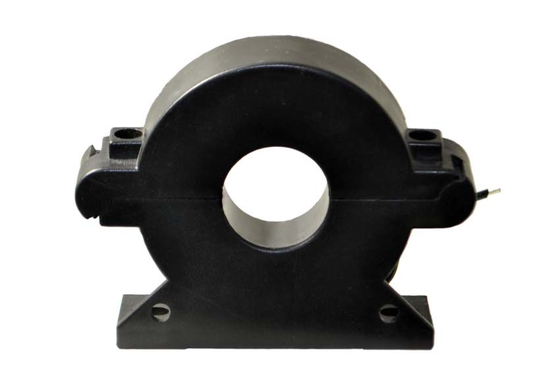

Transformateur de courant à noyau séparé autobloquant série SCTK660C pour la distribution d'énergie et le contrôle d'automatisation

Négociation
MOQ
Négociable
Prix
Self-Locking Split-Core SCTK660C Series for Power Distribution and Automation Control
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 0,5 ~ 1000A
Sortir: 0-500 mA ou 0,333 V (CA)
Classe: 0,2, 0,5, 1,0
Structure interne: Époxy
Matériau isolant: Résine époxy
Bobine: PC
Cas: PC/UL94-V0
Personnalisable: Oui
Mettre en évidence:

Transformateur de courant à noyau séparé autobloquant

,

Transformateur de courant série SCTK660C

,

Transformateur à noyau séparé pour la distribution d'énergie
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK660C
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

Le transformateur de courant à noyau fendu de la série SCTK660C est conçu pour la mesure et la surveillance du courant dans les réseaux de distribution d'énergie nouveaux ou existants. Le produit utilise une structure auto-bloquante à noyau fendu qui permet une installation rapide sans déconnexion ni retrait de câbles ou de barres omnibus. La conception à large fenêtre accueille les câbles ou les barres omnibus de grand diamètre. L'enroulement secondaire possède une résistance parallèle de précision intégrée, fournissant une sortie basse tension sûre sans nécessiter de résistances d'échantillonnage externes. Il est largement utilisé pour la mesure, la surveillance et la protection du courant dans les lignes et équipements électriques, ainsi que pour la mesure du courant et de la puissance des moteurs, de l'éclairage, des compresseurs d'air, des systèmes CVC et des systèmes de contrôle d'automatisation, ainsi que pour la surveillance de l'énergie et les dispositifs de protection de relais.

Caractéristiques

  • Plage de mesure – 0,5A-1000A

  • Signal de sortie – 0,333V ou 0-500mA

  • Structure auto-bloquante à noyau fendu

  • Large fenêtre – accueille les câbles et barres omnibus de grand diamètre

  • Résistance de précision intégrée – sortie basse tension sûre

  • Plusieurs tailles disponibles

  • Installation sans retrait de câble

  • Économise du temps et des coûts d'installation

Applications

  • Mesure et surveillance du courant des lignes électriques

  • Protection du courant des équipements électriques

  • Mesure du courant et de la puissance des moteurs

  • Surveillance de la puissance des systèmes d'éclairage

  • Surveillance du courant des compresseurs d'air

  • Systèmes CVC

  • Systèmes de contrôle d'automatisation

  • Dispositifs de surveillance de l'énergie et de protection de relais

Paramètre électrique
Rapport ≤ ± 0,2 %
Angle de phase ≤ ± 10 min
Plage de mesure 10 %In-130 %In
Sortie nominale 0,333V (AC) ou 0-5A
Fréquence 50-2,5 KHz
Entrée nominale 0,5A-1000A
Rigidité diélectrique 5,0 KV/1mA/1min
Résistance d'isolement DC500V/100MΩmin
Paramètre mécanique
Boîtier PC/UL94-V0
Bobine PBT
Construction Attache
Structure interne Époxy
Noyau Permalloy
Humidité de fonctionnement ≤ 85 %
Température de fonctionnement −25 ℃ ~ +75 ℃
Connexion de sortie Borne ou fil UL1015 22AWG 1,5m
Sélection de type
P/N Entrée nominale (A) Sortie (mA/V) Précision Dimensions (mm)
A B C D
SCTK660C-010 0,5-100A 0,333V/0-50mA 0,2,0,5,1,0 57,0 50,0 22,0 10,0
SCTK660C-019 1-250A 0,333V/0-100mA/1A 0,2,0,5,1,0 66,0 59,0 22,0 19,0
SCTK660C-025 5-400A 0,333V/0-200mA/1A/5A 0,2,0,5,1,0 73,0 65,0 22,0 25,0
SCTK660C-032 5-630A 0,333V/0-200mA/1A/5A 0,2,0,5,1,0 82,0 74,0 22,0 32,0
SCTK660C-045 5-1000A 0,333V/0-500mA/1A/5A 0,2,0,5,1,0 95,0 86,0 22,0 45,0

Transformateur de courant à noyau séparé autobloquant série SCTK660C pour la distribution d'énergie et le contrôle d'automatisation
Remarques : Les spécifications du produit peuvent être personnalisées

FAQ

Q : Quelle est la fonction de la résistance de précision intégrée ?

Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont L'enroulement secondaire possède une résistance parallèle de précision intégrée. Elle convertit le signal de courant directement en une sortie basse tension sûre (0,333V) ou en un signal de courant standard (0-500mA), éliminant ainsi le besoin de résistances d'échantillonnage externes. Cela simplifie l'installation, améliore la sécurité et permet d'économiser sur les coûts des composants et l'espace d'installation.

Q : Comment choisir le type de signal de sortie ?

Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont La sortie 0,333V convient aux compteurs d'énergie électroniques, aux automates programmables industriels et aux instruments de mesure à entrée tension. La sortie 0-500mA convient aux systèmes de contrôle et aux équipements de mesure traditionnels nécessitant des signaux de courant. Veuillez choisir en fonction de l'interface d'entrée de votre équipement de mesure.Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R :

Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de 2 à 8 semaines.
