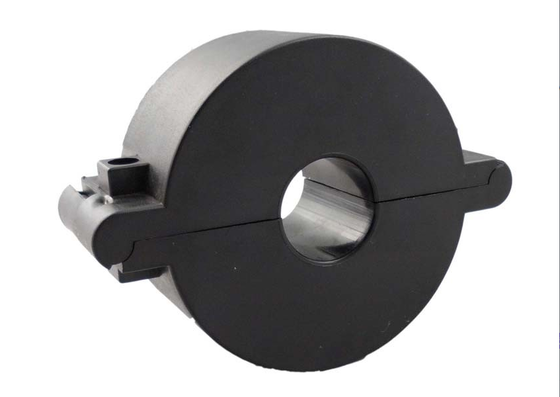

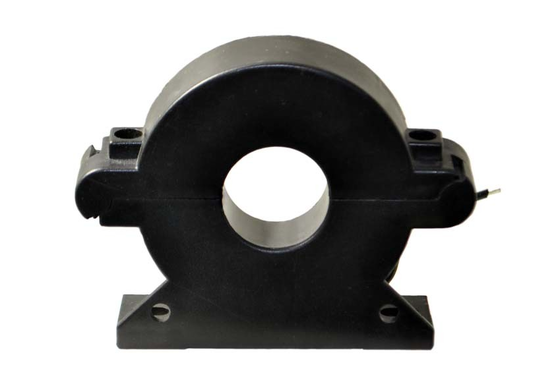

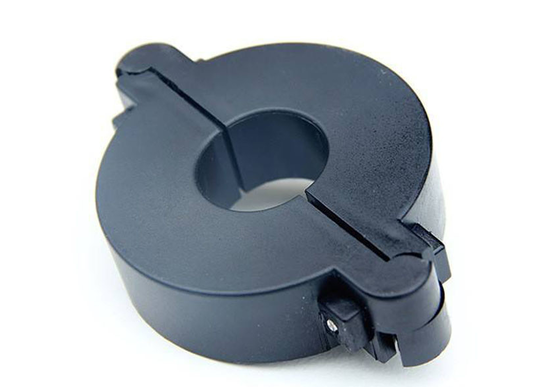

Série CT SCTK663 à cœur partagé pour les systèmes de gestion de l'énergie et de climatisation

Négociation
MOQ
Négociable
Prix
Split-Core CT SCTK663 Series for Power Management and HVAC Systems
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 5 ~ 1000A
Sortir: 0-5A / 0-10V(CA)
Classe: 0,2, 0,5, 1,0
Fenêtre intérieure: 25mm,45mm
Matériau de base: Acier au silicium
Personnalisable: Oui
Mettre en évidence:

Transformateur de courant à cœur partagé pour la climatisation

,

Gestion de l'alimentation électrique par CT SCTK663 Split Core

,

Transformateur de courant à cœur partagé avec garantie
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK663
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

Le transformateur de courant à noyau fendu de la série SCTK663 est conçu pour les besoins d'installation de rénovation dans les réseaux de distribution d'énergie existants. Le produit utilise une structure à noyau fendu qui permet une installation rapide sans déconnexion ni retrait de câbles ou de barres omnibus. Il est fixé par des serre-câbles pour une fixation fiable et ferme, réduisant considérablement les coûts de main-d'œuvre d'installation. Deux tailles d'ouverture sont disponibles : 25 mm et 45 mm, adaptées à différentes exigences de diamètre de câble. Il est largement utilisé dans le contrôle de température CVC, la gestion de l'énergie, les systèmes d'automatisation des bâtiments, la mesure du courant des moteurs, l'éclairage et la surveillance du courant des équipements de climatisation.

Caractéristiques
  • Plage de mesure – 5A-1000A
  • Signal de sortie – 0-10V ou 0-5A
  • Taille de l'ouverture – 25 mm / 45 mm (en option)
  • Structure à noyau fendu – aucun retrait de câble requis
  • Fixation par serre-câbles – sûre et fiable
  • Compatible avec le contrôle de température CVC
  • Convient à la gestion de l'énergie et à l'automatisation des bâtiments
  • Réduit les coûts de main-d'œuvre d'installation
Applications
  • Systèmes de contrôle de température CVC
  • Gestion de l'énergie
  • Systèmes d'automatisation des bâtiments
  • Mesure du courant des moteurs
  • Surveillance du courant des systèmes d'éclairage
  • Surveillance du courant des équipements de climatisation
  • Systèmes de distribution d'énergie
  • Projets de rénovation (installation en ligne)
Paramètre électrique
Fréquence 50-400Hz
Entrée nominale 5A-1000A
Plage de mesure 5%In-130%In
Sortie nominale 0-10V(AC) ou 0-5A
Rapport ≤ ± 0,2%
Angle de phase ≤ ±10min
Rigidité diélectrique 2,5KV/1mA/1min
Résistance d'isolement DC500V/100MΩmi
Paramètre mécanique
Boîtier PC /UL94-V0
Bobine PBT
Structure interne Époxy
Construction Attache
Température de fonctionnement −25℃～＋75℃
Humidité de fonctionnement ≤85%
Connexion de sortie Fil UL1015 22AWG (fil torsadé) 2,5 m

Calibre du fil : Il est beaucoup préférable de surdimensionner votre TC que de le sous-dimensionner. Veuillez mesurer le diamètre de votre fil en millimètres, plutôt que d'utiliser la taille du fil MCM, car l'épaisseur de l'isolant varie considérablement d'un fabricant de fil à l'autre.

Sélection de type
P/N Entrée nominale (A) Sortie (mA/V) Précision Dimensions (mm)
Φ A B C D E
SCTK663A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0,2,0,5,1,0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0,2,0,5,1,0 45 145 113 42 16 32

Série CT SCTK663 à cœur partagé pour les systèmes de gestion de l'énergie et de climatisation

Remarques : Les spécifications du produit peuvent être personnalisées

FAQ
Q : Comment choisir entre les ouvertures de 25 mm et 45 mm ?

R : L'ouverture de 25 mm convient aux câbles plus petits (diamètre extérieur ≤25 mm). L'ouverture de 45 mm convient aux câbles ou barres omnibus plus grands (diamètre extérieur ≤45 mm). Lors de la sélection, veuillez choisir la taille d'ouverture appropriée en fonction du diamètre extérieur du câble testé.

Q : Comment choisir entre les sorties 0-10V et 0-5A ?

R : La sortie 0-10V convient aux systèmes de contrôle qui nécessitent des signaux de tension (tels que les automates programmables, les DCS, les contrôleurs de bâtiment). La sortie 0-5A convient aux instruments de mesure et aux dispositifs de protection traditionnels à entrée de courant. Veuillez choisir en fonction de l'interface d'entrée de votre équipement.

Q : Quels sont les avantages de la fixation par serre-câbles ?

R : La fixation par serre-câbles ne nécessite aucun outil spécial, ce qui rend l'installation simple et rapide. Elle garantit que le transformateur est solidement fixé au câble et ne bougera pas en raison de vibrations ou de forces externes. Elle convient à l'installation par lots et à la construction sur site.
