Name: Transformateur de courant à cœur partagé de la série SCTK662 pour mesure d'énergie de haute précision
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Série SCTK662
Availability: InStock

traits Galerie Description de produit Parlez Maintenant.

traits

Caractéristiques

Plage actuelle: 5~3000A

Sortir: 0-5A / 0-10V(CA)

Classe: 0,2, 0,5, 1,0

Mode de sortie: Sortie de plomb

Diamètre du fil de serrage: 25 mm-100 mm

Personnalisable: Oui

Mettre en évidence:

Transformateur de courant à cœur partagé série SCTK662

Transformateur de courant à cœur divisé de haute précision

Transformateur de courant de mesure de l'énergie

Informations de base

Lieu d'origine: Chine

Nom de marque: Shinhom

Certification: RoHS

Numéro de modèle: Série SCTK662

Conditions de paiement et expédition

Détails d'emballage: Carton

Délai de livraison: 4 à 8 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 10000/mois

Galerie

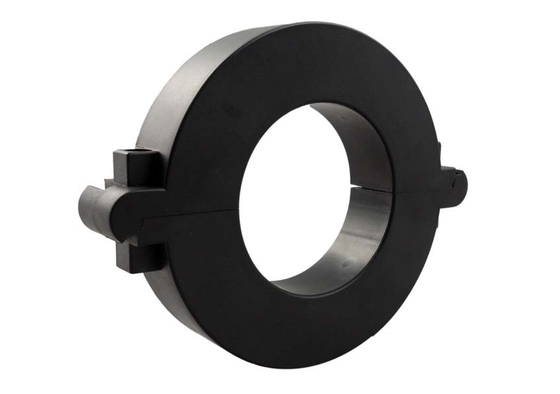

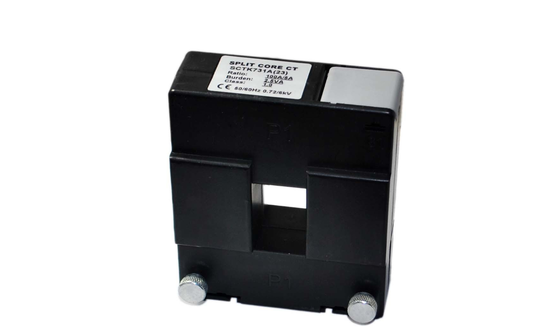

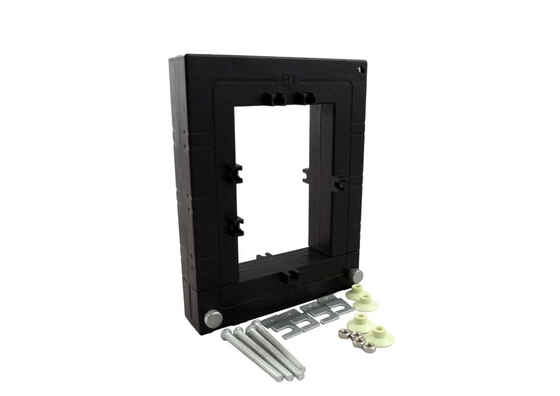

Transformateur de courant à cœur partagé de la série SCTK662 pour mesure d'énergie de haute précision

Description de produit

La série SCTK662 de transformateurs de courant à noyau séparé offre 0V-10V et 0mA-500mA en secondaire à partir du courant primaire détecté. Sans utiliser de transformateur de courant secondaire à l'intérieur du compteur, les utilisateurs connectent directement la série SCTK662 au compteur pour une application de mesure de haute précision. Elle permet d'adopter un seul compteur pour diverses intensités de courant en changeant uniquement le transformateur de courant primaire, ce qui permet une conception de compteur compacte et réduit les coûts de développement. De plus, un circuit de protection contre les surtensions est inclus pour une installation sûre, rapide et économique.CARACTÉRISTIQUES

Le plus rentable

Installation plus rapide
Installations sûres et faciles
Haute précision 0.2, 0.5, 1.0
Diamètre de fil de maintien : φ25mm~100mm
Plage de mesure de 5A à 3000A AC
Faible déphasage pour la mesure de puissance
Modèle de sortie : Sortie filaire (2.5m)
Boîtier en plastique isolé reconnu selon UL94-V0
Petite taille, taille compacte, léger
Circuit de protection contre les surtensions installé.
Certifié CE, UL / EN 61010 - 1
Applications

Mesure d'énergie de haute précision

Surveillance du courant des systèmes de distribution d'énergie
Dispositifs de protection de relais
Mesure du courant des moteurs industriels
Systèmes de gestion de l'énergie (EMS)
Intégration de la conception de compteurs électriques
Systèmes d'automatisation des bâtiments
Projets de rénovation (installation en ligne)
Paramètre électrique

Fréquence

50-400Hz	Entrée nominale
5A-3000A	Plage de mesure
5%In-130%In	Sortie nominale
0-10V(AC) ou 0-5A	Rapport
≤ ± 0.2%	Angle de phase
≤ ±10min	Rigidité diélectrique
2.5KV/1mA/1min	Résistance d'isolement
DC500V/100MΩmin	Paramètre mécanique

Boîtier

PC /UL94-V0	Bobine
PBT	Noyau
Acier au silicium	Structure interne
Époxy	Construction
Attache	Température de fonctionnement
－25℃～＋75℃	Humidité de fonctionnement
≤85%	Connexion de sortie
Câble UL1015 22AWG (câble torsadé) 2.5m	Sélection de type

P/N

Entrée nominale (A)	Sortie (mA/V)	Précision	Dimensions (mm)	Φ
				A	B	C	D	E	SCTK662A-025
5-400A	(5,100,250,400A) 0-200mA	0-10V 0.2,0.5,1.0	100	98	26	22	16	38	16
50-1000A	(50,250,400,1000A) 0-500mA	0-10V 0.2,0.5,1.0	100	128	98	26	16	38	SCTK662C-065
100-1500A	(100,800,1000,1500A) 0-500mA	0-10V 0.2,0.5,1.0	100	148	118	26	16	38	SCTK662D-080
500-2000A	(500,1000,1500,2000A) 0-500mA	0-10V 0.2,0.5,1.0	100	164	132	28	16	38	SCTK662E-100
800-3000A	(800,1000,2500,3000A) 0-600mA	0-10V 0.2,0.5,1.0	100	194	162	30	16	38	Notes : Les spécifications du produit peuvent être personnalisées

FAQ

Q : Quelle est la signification de la certification UL ?

R :

Le circuit de protection contre les surtensions protège le transformateur et les équipements de mesure en aval dans des conditions de surtension anormale. Il assure la sécurité de l'installation, améliore la fiabilité du système et réduit le risque de dommages aux équipements.SCTK662 peut être connectée directement aux compteurs électriques pour une mesure de haute précision, éliminant ainsi le besoin de transformateurs de courant secondaires internes dans le compteur. En utilisant des transformateurs de différentes gammes, un seul compteur peut prendre en charge plusieurs intensités de courant, simplifiant la conception du compteur et réduisant les coûts de développement.Q : Quelle est la fonction du circuit de protection contre les surtensions intégré ?

R :
