Série CT SCTK667B à cœur partagé pour la mesure des moteurs et la climatisation

Négociation
MOQ
Négociable
Prix

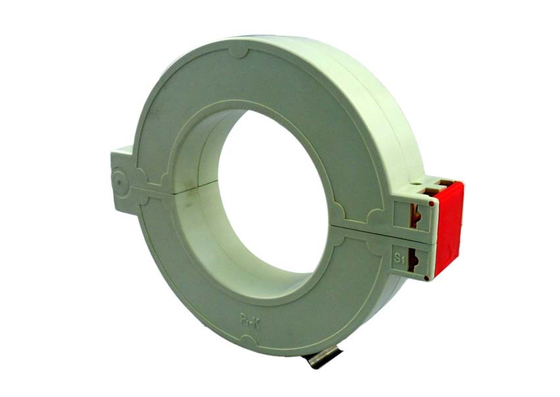

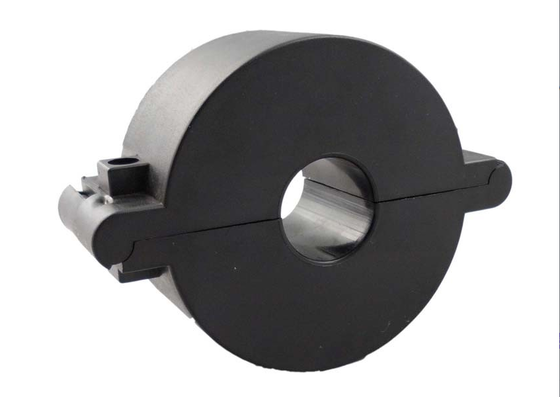

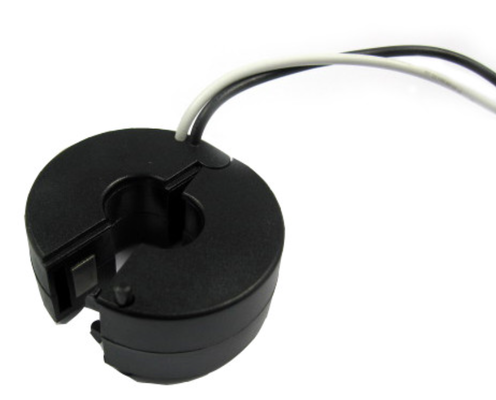

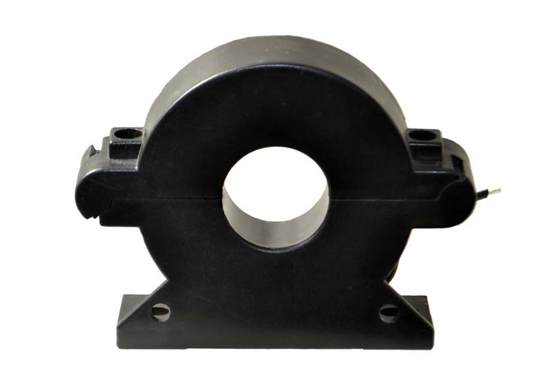

Split-Core CT SCTK667B Series for Motor Measurement and HVAC
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 5~3000A
Sortir: 1A/5A ou 0-10V ou 0-500mA
Installation: Type de barre omnibus
Précision: 0,1, 0,2, 0,5, 1,0
Structure du circuit magnétique: Type combiné
Fréquence: 50 Hz à 400 Hz
Matériau isolant: Résine époxy
Personnalisable: Oui
Mettre en évidence:

Transformateur de courant à cœur partagé pour la climatisation

,

CT à cœur partagé pour la mesure du moteur

,

Transformateur de courant de la série SCTK667B
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK667B
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

Le transformateur de courant à noyau fendu à double vis de la série SCTK667B est conçu pour la mesure et la surveillance du courant dans les réseaux de distribution d'énergie nouveaux ou existants. La plage de mesure est de 5A à 3000A. Le produit utilise une structure à noyau fendu qui permet une installation rapide sans déconnexion ni retrait des câbles ou des barres omnibus. La conception à large fenêtre peut accueillir des câbles ou des barres omnibus de grand diamètre. La fixation à double vis assure une installation sûre et fiable. L'enroulement secondaire est doté d'une résistance parallèle de précision intégrée, fournissant une sortie basse tension sûre sans nécessiter de résistances d'échantillonnage externes. Plusieurs tailles sont disponibles pour s'adapter à diverses conditions d'installation existantes. Il est largement utilisé pour la mesure, la surveillance et la protection du courant dans les lignes et équipements électriques, ainsi que pour la mesure du courant et de la puissance des moteurs, de l'éclairage, des compresseurs d'air, des systèmes CVC et des systèmes de contrôle d'automatisation, ainsi que pour la surveillance de l'énergie et les dispositifs de protection de relais.

Caractéristiques
  • Plage de mesure – 5A-3000A
  • Structure à noyau fendu – aucun retrait de câble requis
  • Fixation à double vis – installation sûre
  • Résistance de précision intégrée – sortie basse tension sûre
  • Large fenêtre – peut accueillir de grands câbles et barres omnibus
  • Plusieurs tailles disponibles
  • Convient aux projets neufs et de rénovation
  • Réduit le temps et le coût d'installation
Applications
  • Mesure et surveillance du courant des lignes électriques
  • Protection du courant des équipements électriques
  • Mesure du courant et de la puissance des moteurs
  • Surveillance de la puissance des systèmes d'éclairage
  • Surveillance du courant des compresseurs d'air
  • Systèmes CVC
  • Systèmes de contrôle d'automatisation
  • Surveillance de l'énergie et dispositifs de protection de relais
Paramètre électrique
Fréquence50-400Hz
Entrée nominale5A-3000A
Plage de mesure5%In-130%In
Sortie nominale0-10V(AC) ou 0-5A
Rapport≤ ± 0.1％
Angle de phase≤ ±5min
Rigidité diélectrique3.0KV/1mA/1min
Résistance d'isolementDC500V/100MΩmin
Paramètre mécanique
BoîtierABS /UL94-V0
BobinePBT
NoyauAcier au silicium
Structure interneÉpoxy
ConstructionAttache
Température de fonctionnement－25℃～＋75℃
Humidité de fonctionnement≤85%
Connexion de sortieBorne
Sélection de type
P/NEntrée nominale (A)Sortie (A/V/mA)PrécisionDimensions(mm)
Ø0ABCD
SCTK667B-0250-400A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		25100703332
SCTK667B-0320-630A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		32110833332
SCTK667B-0450-1000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		45123963332
SCTK667B-0550-1500A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		551341063332
SCTK667B-0800-2000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		801681393332
SCTK667B-1000-3000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		1021981683332
Série CT SCTK667B à cœur partagé pour la mesure des moteurs et la climatisation

Notes : Les spécifications du produit peuvent être personnalisées

FAQ

Q : Quels sont les avantages de la fixation à double vis ?

R : La fixation à double vis garantit que le transformateur reste solidement fixé au câble ou à la barre omnibus après l'installation. Il ne se desserrera pas et ne se déplacera pas en raison de vibrations ou de forces externes, garantissant une installation sûre et fiable. Comparée aux structures à encliquetage, la fixation à double vis offre une force de serrage plus élevée, adaptée aux environnements à courant élevé et à fortes vibrations.

Q : Quelle est la fonction de la résistance de précision intégrée ?

R : L'enroulement secondaire est doté d'une résistance parallèle de précision intégrée. Elle convertit le signal de courant directement en une sortie basse tension sûre, éliminant le besoin de résistances d'échantillonnage externes. Cela simplifie l'installation, améliore la sécurité et permet d'économiser sur les coûts des composants et l'espace d'installation.

Q : Quelles tailles de fenêtre sont disponibles pour ce produit ?

R : La conception à large fenêtre peut accueillir des câbles ou des barres omnibus de grand diamètre. Plusieurs tailles sont disponibles pour s'adapter à diverses conditions d'installation existantes. Pour les dimensions spécifiques de la fenêtre, veuillez vous référer à la fiche technique du produit ou contacter notre équipe commerciale.
