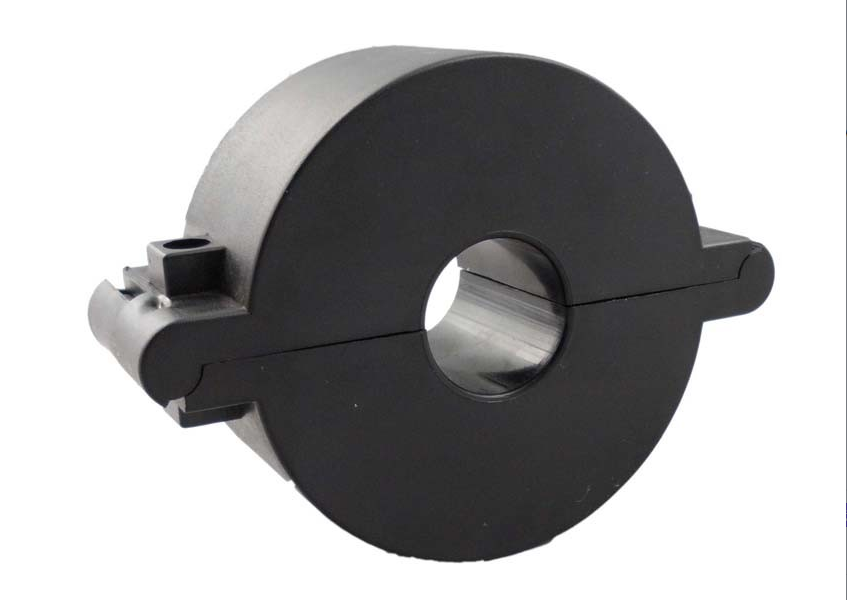

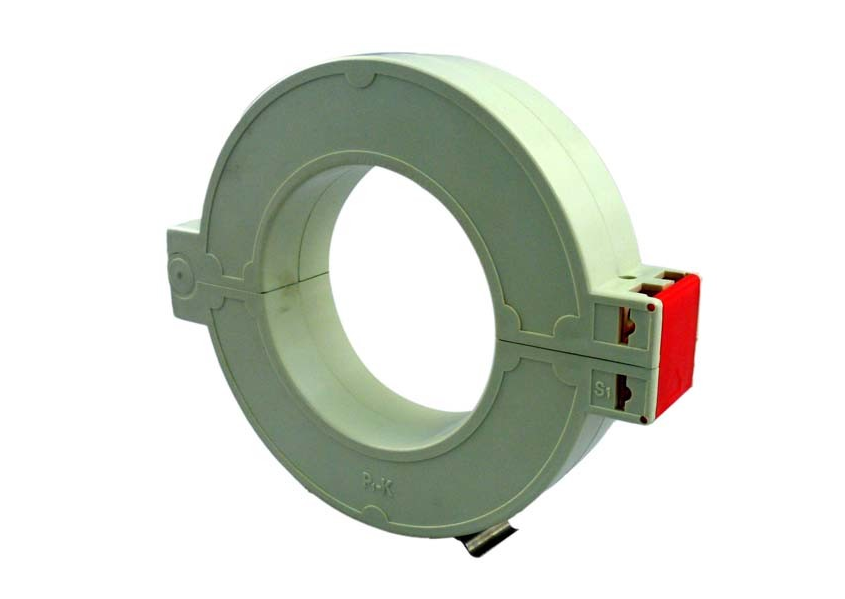

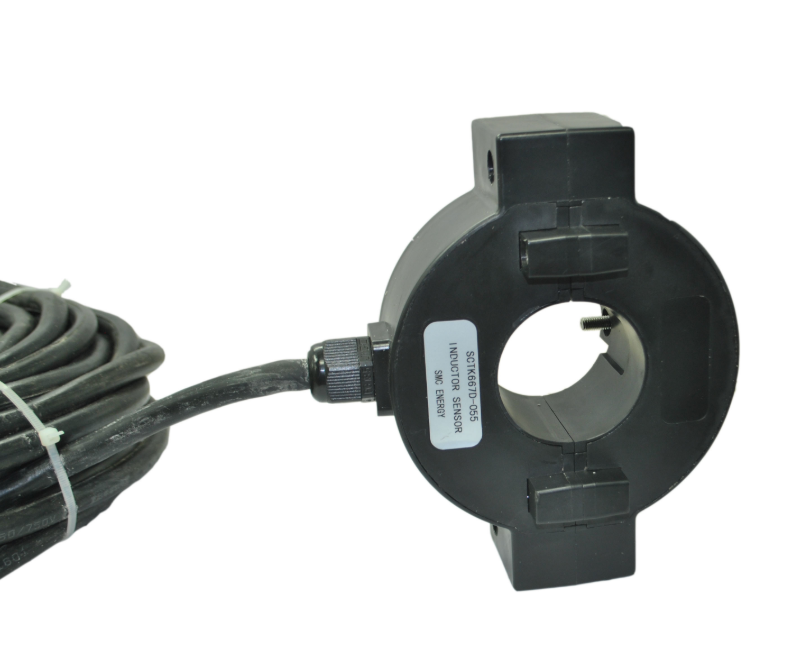

Transformateur de courant étanche série SCTK667D pour projets de rénovation extérieure

Négociation
MOQ
Négociable
Prix
Waterproof Current Transformer SCTK667D Series for Outdoor Retrofit Projects
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 50 ~ 2000A
Sortir: 1A/5A
Précision: 0,2, 0,5, 1,0, 3,0
Niveau d'étanchéité: IP65
Phase: célibataire
Personnalisable: Oui
Mettre en évidence:

Transformateur à courant divisé étanche à l'eau

,

Transformateur de courant de réaménagement extérieur

,

Transformateur de courant SCTK667D
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK667D
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

Série SCTK667DLes transformateurs de courant d'instrument utilisent de l'acier au silicium importé à haute perméabilité comme matériau magnétique, présentant une faible perte de circuit magnétique et pouvant être coupés. Leur noyau semi-circulaire et leurs enroulements secondaires sont coulés sous vide dans de la résine époxy de haute qualité dans un boîtier en plastique ignifuge, résistant à l'humidité, aux performances stables et sans entretien.

Caractéristiques :
  1. Plage de mesure : courant d'entrée AC de 50 à 2000 A
  2. Sortie de 1 A ou 5 A
  3. Transformateur de courant à noyau fendu avec joint entrelacé et structure à charnière
  4. Utilisation extérieure, résistant au vent, à la pluie et à la décoloration par les UV, IP65, acquisition de signal de tension sur le terrain
  5. Large fenêtre intérieure, permettant le serrage de gros câbles ou de barres omnibus
  6. Large gamme de tailles pour s'adapter à toutes les installations existantes
  7. Transformateur de courant de fuite AC à pince de taille de série de trou de test
Applications
  • Systèmes de distribution d'énergie extérieurs
  • Surveillance de puissance extérieure
  • Gestion de l'énergie
  • Projets de rénovation (installation en ligne)
  • Mesure de courant moteur
  • Systèmes CVC
  • Contrôle d'automatisation industrielle
  • Dispositifs de protection de relais
Conditions de travail :
  1. Température ambiante : -35 °C à +55 °C
  2. Environnement : extérieur ou intérieur
  3. Altitude : 0 à 3000 m.
  4. Conditions atmosphériques : Pas de gaz fortement pollués, corrosifs, érosifs ou radioactifs.
  5. (Fonctionnement continu sous le courant nominal autorisé)
Paramètres électriques
Fréquence 50-60 Hz
Entrée nominale 50 A - 2000 A
Plage de mesure 1 % In - 130 % In
Sortie nominale 1 A / 5 A
Rapport ≤ ± 0,2 %
Angle de phase ≤ ± 10 min
Rigidité diélectrique 3,0 kV / 1 mA / 1 min
Résistance d'isolement DC 500 V / 100 MΩ min
Paramètres mécaniques
Boîtier PC + ABC / UL94-V0
Bobine PBT
Noyau Permalloy
Structure interne Époxy
Construction Attache
Température de fonctionnement -35 °C à +55 °C
Humidité de fonctionnement ≤ 96 %
Connexion de sortie Borne ou fil UL14AWG 1,5 m
Sélection du type
P/N Entrée nominale (A) Sortie (A) Précision Dimensions (mm)
Ø A B C
SCTK667D-025 50-400 A 1 A / 5 A 0,5 / 1,0 / 3,0 25 173 105 56
SCTK667D-032 100-630 A 1 A / 5 A 0,5 / 1,0 / 3,0 32 206 112 56
SCTK667D-045 100-1000 A 1 A / 5 A 0,2 / 0,5 / 1,0 45 193 125 56
SCTK667D-055 100-1200 A 1 A / 5 A 0,2 / 0,5 / 1,0 55 180 135 56
SCTK667D-065 100-1500 A 1 A / 5 A 0,2 / 0,5 / 1,0 65 203 145 56
SCTK667D-080 200-2000 A 1 A / 5 A 0,2 / 0,5 / 1,0 80 228 160 56
SCTK667D-100 500-3000 A 1 A / 5 A 0,2 / 0,5 / 1,0 100 248 180 56

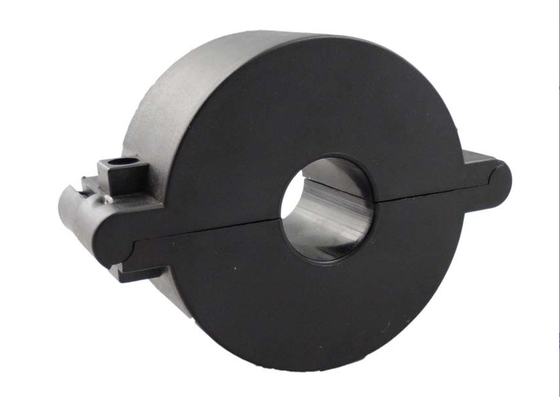

Transformateur de courant étanche série SCTK667D pour projets de rénovation extérieure

Notes : Les spécifications du produit peuvent être personnalisées

FAQ
Q : Que signifie l'indice de protection IP65 ?
R : IP65 signifie que le produit est totalement étanche à la poussière (6) et protégé contre les jets d'eau à basse pression de toutes les directions (5). Il convient aux environnements extérieurs, résiste au vent, à la pluie et aux climats humides, garantissant un fonctionnement stable à long terme dans des conditions météorologiques difficiles.
Q : Quels sont les avantages de l'enrobage sous vide de résine époxy ?
R : L'enrobage sous vide de résine époxy assure une étanchéité complète du noyau et des enroulements, offrant une excellente protection contre l'humidité, la poussière et l'isolation. Il empêche la pénétration d'humidité et de contaminants, garantissant une fiabilité à long terme et un fonctionnement sans entretien dans les environnements extérieurs humides.
Q : À quelle altitude ce produit convient-il ?
R : Il convient aux altitudes de 0 à 3000 m, répondant aux besoins de la plupart des applications de distribution d'énergie extérieure et industrielles, y compris les projets de surveillance de puissance dans les zones de haute altitude.
