Précision de structure magnétique de circuit de transformateur de courant de noyau fendu de RoHS haute

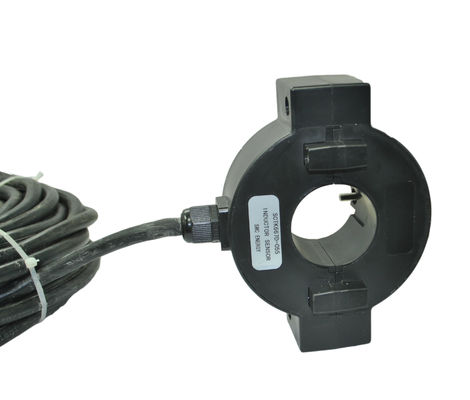

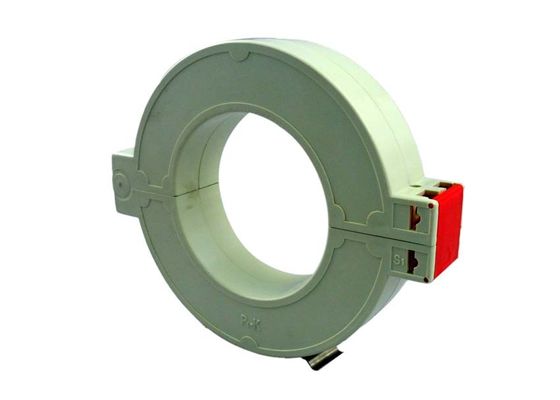

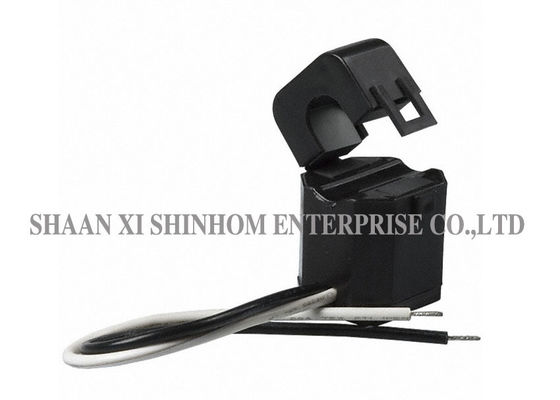

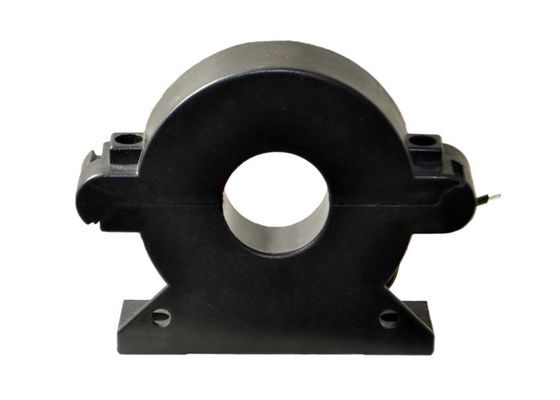

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

Image Grand :  Précision de structure magnétique de circuit de transformateur de courant de noyau fendu de RoHS haute meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série de SCTK681A
Conditions de paiement et expédition:
Quantité de commande min: négociation
Prix: Negotiation
Détails d'emballage: carton
Délai de livraison: 4~8 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10000/month
Description de produit détaillée
gamme actuelle: 5~630A de sortie: 0.333V (C.A.) ou 0-500mA
classe: 0,5、 3,0 du、 1,0 Chaîne de mesure: 10%In-130%In
Structure magnétique de circuit: Type combiné fréquence: 50Hz-2KHz
Personnalisable: Oui
Surligner:

noyau fendu ct

,

capteur de courant de noyau fendu

Transformateurs de courant à cœur divisé RoHS, série SCTK681A, série 5A-630A, avec sortie 0,333 VCA ou 0-500mA

Transformateur de courant à noyau divisé série SCTK681A

  • Plage de test: entrée CA de 5 à 630 A, sortie de 0 à 0,333 V, 0 à 500 mA
  • A été spécialement conçu pour faciliter leur installation dans des réseaux nouveaux ou existants.
  • Ils peuvent être installés sans ouvrir de câble ou de circuit de barres.
  • Une résistance de précision interne à travers l'enroulement secondaire du TC fournit une sortie à basse tension de sécurité.
  • Cela peut économiser du temps et des coûts d'installation.


Applications:

  1. Dispositif de protection de relais.
  2. Mesure du courant et de la puissance pour les moteurs électriques, l'éclairage, le compresseur d'air, le système de chauffage et de ventilation, l'équipement de climatisation et l'automatisation - le système de contrôle.
  3. Mesure du courant, surveillance et protection du câblage et des équipements électriques.

Paramètre électrique

La fréquence 50-2KHz
Entrée nominale 5A-630A
Plage de mesure 10% In-130% In
Puissance nominale 0.333V (AC) ou 0-500mA
Rapport ≤ ± 1,0%
Angle de phase ≤ ± 60min
Résistance diélectrique 2,5KV / 1mA / 1min
La resistance d'isolement DC500V / 100MΩmin

Paramètre mécanique

Cas PA / UL94-V0
Bobine PBT
Coeur Acier au silicium
Structure interne Époxy
Construction Attacher
Exploitation temporaire 25 75 ℃
humidité d'exploitation ≤85%
Connexion de sortie Fil UL1015 20AWG (fil jumelé) 2.5m


Sélection du type

P / N

Entrée nominale

(UNE)

Sortie (mA / V) Précision Dimensions (mm / inch)
Ø UNE B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0.5,1.0,3.0

5.0

(0,20)

31,5

(1.24)

19,5

(0,77)

21.0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0

10.0

(0,39)

41,0

(1,61)

24.0

(0,94)

26,5

(1.04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0

16,0

(0.63)

45,5

(0,22)

29.0

(1.14)

31,5

(1.24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5,1.0,3.0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40.0

(1,57)

SCTK681A-035

10-630A

(20 100 250 400 600)

0-500mA

0.333V

0.5,1.0,3.0

35,7

(1,41)

81,5

(3.21)

57,0

(2.24)

51,0

(2.01)




Remarques: les spécifications du produit peuvent être personnalisées
