Transformateur de courant léger 5 de noyau fendu - fermeture/ouverture de rupture de l'entrée 5000A

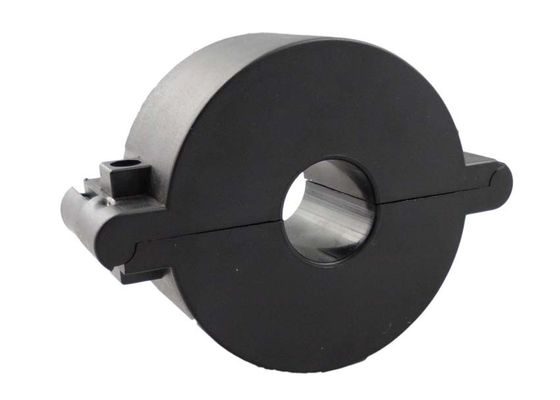

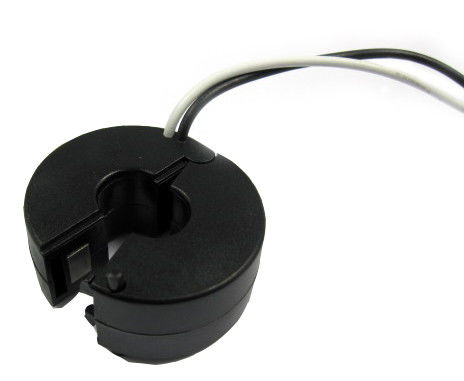

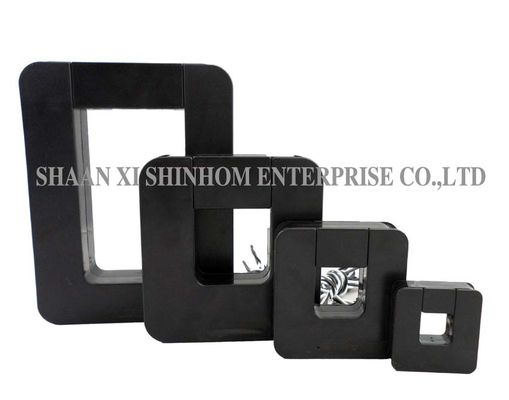

Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening
Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening

Image Grand :  Transformateur de courant léger 5 de noyau fendu - fermeture/ouverture de rupture de l'entrée 5000A meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK751
Conditions de paiement et expédition:
Quantité de commande min: négociation
Prix: Negotiation
Détails d'emballage: carton
Délai de livraison: 4~8 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10000/month
Description de produit détaillée
gamme actuelle: 5-5000A de sortie: 0.333VAC ou 0-0.5A
Précision: 1.0 Nom du produit: transformateur de courant de Fente-noyau
fréquence perating: 50-60Hz Personnalisable: Oui
Surligner:

noyau fendu ct

,

type transformateur de courant de noyau fendu

Le transformateur de courant de noyau fendu de la série SCTK751 avec 5 à 5000A a entré et casse la caractéristique de fermeture/ouverture, l'exactitude 1,0

        Les séries SCTK751 de transformateurs de courant de style de noyau fendu sont conçues pour l'installation rapide et facile. La conception de noyau fendu permet des mesures actuelles de non contact par l'induction de champ magnétique sans déconnecter des circuits de câbles pour l'installation de CT. Cette méthode permet une mesure actuelle plus sûre, plus facile et portative.


 Paramètre électrique

Fréquence 50-60Hz
Entrée évaluée 5A-5000A
Chaîne de mesure 10%In-130%In
Sortie évaluée 0.333V (C.A.) ou 0-500mA
Rapport ± 1,0%
Angle de phase ≤ ±90min
Résistance diélectrique 2.5KV/1mA/1min
Résistance d'isolation DC500V/100MΩmin



Paramètre mécanique

Cas PC /UL94-V0
Bobine PBT
Noyau Permalloy
Structure interne Époxyde
Construction Lien
Temp de opération - 25℃~+75℃
Humidité fonctionnante ≤85%
Connexion de sortie Fil d'UL1015 22AWG (fil twinsted) 2.0m



Caractéristiques :

  1. Chaîne d'essai : 5 à l'entrée à C.A. 5000A, à la sortie de 0.333V ou au 0-0.5A
  2. Conception de noyau fendu, coffre-fort, facile à installer, portatif
  3. Fenêtre intérieure large, permettant le fixage de grands câbles ou barres omnibus
  4. Examinez le transformateur de courant à C.A. d'amortisseur défectueux de bride de taille de série de trou
  5. Transformateur de courant de noyau fendu avec la structure intercalée de joint et de charnière
  6. Éventail de tailles pour adapter à toutes les installations existantes

Applications :

  1. Lignes électriques et équipement de la mesure, du contrôle et de la protection actuels
  2. Écoulement actuel à C.A. de mesures aux moteurs électriques, à l'éclairage, à l'équipement d'état d'air, etc.
  3. Compatible avec le contrôle de température de la CAHT, gestion de puissance, systèmes d'automation de bâtiment

Dactylographiez la sélection

      P/N

Entrée évaluée

(a)

Sortie (mA/V)

Exactitude

Dimensions (mm/inch)



A

B

C

D

E



SCTK751A



5-200A

(5,10,30,50,75,100,125,150,200)



0-13.3mA

0.333V



1,0



50,8

(2,00)



53,3

(2,09)



15,0

(0,59)



19,1

(0,75)



19,1

(0,75)



SCTK751B



10-400A

(10,50,75,150,200,250,300,400)



0-26.6mA

0.333V



1,0



59,6

(2,35)



62,7

(2,47)



21,0

(0,83)



19,1

(0,75)



19,1

(0,75)



SCTK751C



50-630A

(50 100 125 200 250 400 600 630)



0-66.6mA

0.333V



1,0



82,5

(3,25)



85,1

(3,35)



25,6

(1,01)



31,8

(1,25)



31,8

(1,25)



SCTK751D



100-2000A

(100,250,400,630,800A, 1000,2000)



0-200mA

0.333V



1,0



121,0

(4,76)



127,0

(5,00)



30,4

(1,19)



50,8

(2,00)



50,8

(2,00)



SCTK751E



200-3000A

(200,250,400,630,1500,2500,3000)



0-300mA

0.333V



1,0



118,0

(4,65)



133,0

(5,24)



24,0

(0,94)



68,0

(2,68)



80,0

(3,15)



SCTK751F



400-5000A

(400,800,1000,1500,2000,3000,5000)



0-500mA

0.333V



1,0



146,0

(5,75)



190,5

(7,50)



35,6

(1,40)



76,2

(3,00)



127,0

(5,00)



Notices d'emploi



Transformateur de courant léger 5 de noyau fendu - fermeture/ouverture de rupture de l'entrée 5000A 0



Transformateur de courant léger 5 de noyau fendu - fermeture/ouverture de rupture de l'entrée 5000A 1



Notes : Des spécifications produit peuvent être adaptées aux besoins du client
