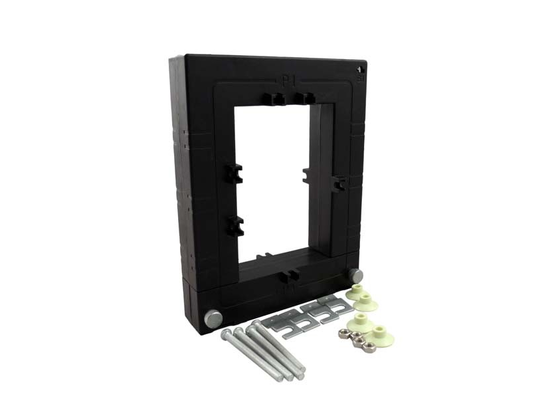

Transformateur de courant à noyau fendu série SCTK673 pour la surveillance de puissance et la protection par relais

Le transformateur de courant à noyau fendu de la série SCTK673 est conçu pour la mesure et la surveillance du courant dans les réseaux de distribution d'énergie nouveaux ou existants. La plage de mesure est de 5A à 1000A, avec une sortie de 0-10V (AC) ou 0-5A. Le produit utilise une structure à noyau fendu qui permet une installation rapide sans déconnecter ou retirer les câbles ou les barres omnibus. Cela réduit considérablement le coût et le temps d'installation. L'enroulement secondaire possède une résistance parallèle de précision intégrée, fournissant une sortie basse tension sécurisée. L'encapsulation époxy assure d'excellentes performances d'isolation. La conception de fixation à double vis et la large fenêtre permettent de loger des câbles ou des barres omnibus de grand diamètre. Les classes de précision couvrent la Classe 0.2, la Classe 0.5 et la Classe 1.0, répondant aux différentes exigences, de la mesure de précision à la protection générale. Il est largement utilisé dans la surveillance de puissance, la mesure du courant et de la puissance des moteurs, l'éclairage, les compresseurs d'air, la CVC, les systèmes de contrôle d'automatisation et les dispositifs de protection de relais.

Caractéristiques

1.  Transformateur de courant à noyau fendu avec joint entrelacé et structure à charnière
2.  Large gamme de tailles pour s'adapter à toutes les installations existantes
3.  Transformateur de courant CT à noyau fendu
4.  Enrobage époxy, fixation à double vis
5.  Large fenêtre intérieure, permettant le serrage de gros câbles ou barres omnibus
6.  Plage de test : entrée AC de 5 à 1000A, sortie de 0-10V(AC) ou 0-5A
7.  Haute précision et fiabilité
8.  Transformateur de courant AC de fuite à serrage de taille de série de trou de test
9.  Hérite de la structure simple des noyaux C traditionnels
10.  Conception de noyau à pince, installation plus sûre et plus facile, portable, pas besoin de couper l'alimentation du réseau lors de l'ajustement de l'inductance.
11.   Économie d'énergie et protection de l'environnement, énorme potentiel de marché

Applications

• Surveillance de puissance et gestion de l'énergie

• Mesure du courant et de la puissance des moteurs

• Surveillance de puissance des systèmes d'éclairage

• Surveillance du courant des compresseurs d'air

• Systèmes CVC

• Systèmes de contrôle d'automatisation

• Dispositifs de protection de relais

• Surveillance et protection du courant des lignes de distribution d'énergie

Paramètre électrique

Paramètre mécanique

Sélection de type

Remarques : Les spécifications du produit peuvent être personnalisées

FAQ

Q: Le transformateur de courant à noyau fendu nécessite-t-il une mise hors tension ou un retrait de câble lors de l'installation ?

R: Non. Le SCTK673 series utilise une structure à pince à noyau fendu avec un noyau qui s'ouvre et se ferme. Il peut être installé sans déconnecter ni retirer de câbles ou de barres omnibus. Il est particulièrement adapté aux projets de modernisation et aux applications où l'alimentation ne peut pas être coupée, réduisant considérablement les coûts et le temps d'installation.

Q: Quelles classes de précision sont disponibles pour ce produit ?

R: Trois classes de précision sont disponibles : Classe 0.2, Classe 0.5 et Classe 1.0. La Classe 0.2 convient à la mesure précise de l'énergie. La Classe 0.5 convient à la mesure industrielle générale. La Classe 1.0 convient aux applications de protection et aux instruments d'indication conventionnels. Veuillez sélectionner en fonction des exigences de précision de votre application.

Q: Quelle est la fonction de la résistance de précision intégrée ?

R: L'enroulement secondaire possède une résistance parallèle de précision intégrée. Elle convertit le signal de courant directement en une sortie basse tension sécurisée (0-10V ou 0-5A), éliminant le besoin de résistances d'échantillonnage externes. Cela simplifie l'installation, améliore la sécurité et permet d'économiser sur les coûts des composants et l'espace d'installation.

Q: Quels sont les avantages de l'enrobage époxy ?

R: L'enrobage en résine époxy offre une excellente isolation, une protection contre l'humidité, la poussière et la corrosion. La conception de fixation à double vis assure une installation sûre et fiable. La structure entièrement fermée garantit un fonctionnement stable à long terme du transformateur dans divers environnements difficiles.
