Série CT SCTK660A auto-verrouillable à cœur partagé pour la distribution d'énergie et le contrôle d'automatisation

Négociation
MOQ
Négociable
Prix

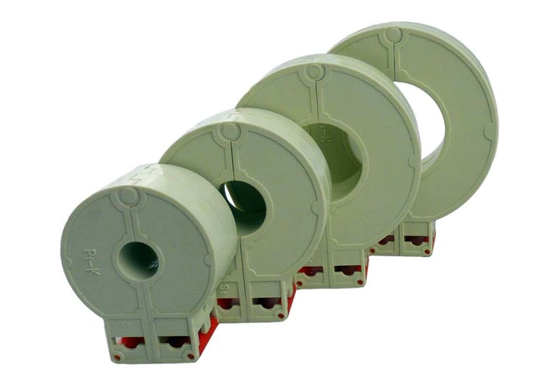

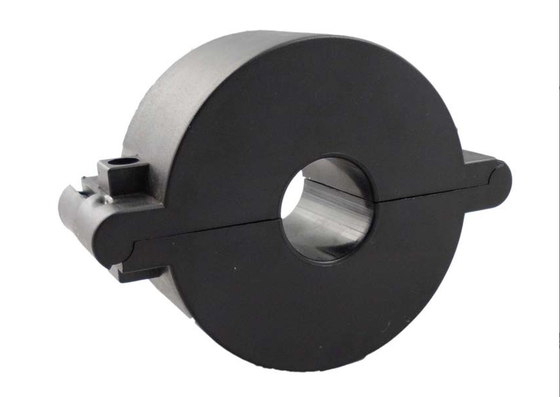

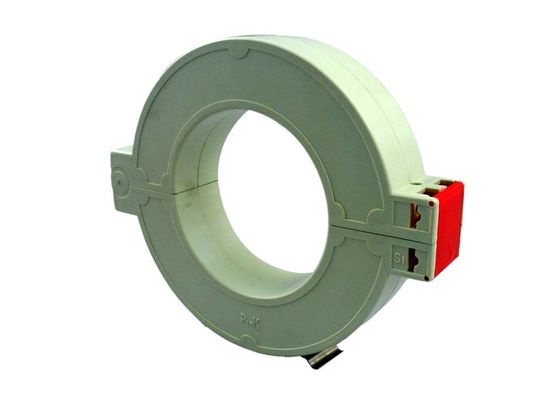

Self-Locking Split-Core CT SCTK660A Series for Power Distribution and Automation Control
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 0,5 ~ 630A
Sortir: 0,333 V(CA) ou 0-500 mA
Classe: 0,2, 0,5, 1,0
Rigidité diélectrique: 5,0kv/1mA/1min
Fenêtre intérieure: 10mm à 32mm
Personnalisable: Oui
Mettre en évidence:

CT à cœur partagé à verrouillage automatique pour la distribution d'énergie

,

Transformateur de courant à cœur partagé destiné au contrôle de l'automatisation

,

SCTK660A série CT avec fonction de verrouillage automatique
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK660A
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

Le transformateur de courant à noyau fendu de la série SCTK660A est conçu pour la mesure et la surveillance du courant dans les réseaux de distribution d'énergie nouveaux ou existants. Le produit utilise une structure autobloquante à noyau fendu qui permet une installation rapide sans déconnexion ni retrait des câbles ou des barres omnibus. La conception à large fenêtre permet d'accueillir des câbles ou des barres omnibus de grand diamètre. L'enroulement secondaire est doté d'une résistance parallèle de précision intégrée, fournissant une sortie basse tension sûre sans nécessiter de résistances d'échantillonnage externes. L'encapsulation époxy assure d'excellentes performances d'isolation. Il est largement utilisé pour la mesure, la surveillance et la protection du courant dans les lignes et équipements électriques, ainsi que pour la mesure du courant et de la puissance des moteurs, de l'éclairage, des compresseurs d'air, des systèmes CVC et des systèmes de contrôle d'automatisation, ainsi que pour la surveillance de l'énergie et les dispositifs de protection de relais.

Caractéristiques
  • Plage de mesure – 0,5A-630A
  • Structure autobloquante à noyau fendu
  • Large fenêtre – pour câbles et barres omnibus de grand diamètre
  • Résistance de précision intégrée – sortie basse tension sûre
  • Encapsulation en résine époxy
  • Plusieurs tailles disponibles
  • Installation sans retrait de câble
  • Économie de temps et de coûts d'installation
Applications
  • Mesure et surveillance du courant des lignes électriques
  • Protection de courant des équipements électriques
  • Mesure du courant et de la puissance des moteurs
  • Surveillance de la puissance des systèmes d'éclairage
  • Surveillance du courant des compresseurs d'air
  • Systèmes CVC
  • Systèmes de contrôle d'automatisation
  • Surveillance de l'énergie et dispositifs de protection de relais
Paramètre électrique
Fréquence50-2,5KHz
Entrée nominale0,5A-630A
Plage de mesure10%In-130%In
Sortie nominale0,333V(AC) ou 0-5A
Rapport≤ ± 0,2 %
Angle de phase≤ ± 30 min
Rigidité diélectrique5,0KV/1mA/1min
Résistance d'isolementDC500V/100MΩmin
Paramètre mécanique
BoîtierABS/UL94-V0
BobinePBT
NoyauPermalloy
Structure interneÉpoxy
ConstructionAttache
Température de fonctionnement−25℃～＋75℃
Humidité de fonctionnement≤85%
Connexion de sortieBorne ou fil UL1015 22AWG 1,5m
Sélection de type
P/NEntrée nominale
(A)		Sortie (mA/V)PrécisionDimensions (mm)
ABCDE
SCTK660A-010

0,5-100A

(1,5,10,30,50,100)

0-50mA

0,333V

0,2,0,5,1,050,040,022,510,024,0
SCTK660A-016

1-250A

(10,50,75,100,200,250)

0-100mA/1A

0,333V

0,2,0,5,1,061,050,022,516,024,0
SCTK660A-025

5-400A

(10,50,100,200,250,400)

0-200mA/1A/5A

0,333V

0,2,0,5,1,074,062,022,525,024,0
SCTK660A-032

5-630A

(10,50,100,200,250,630)

0-200mA/1A/5A

0,333V

0,2,0,5,1,081,570,022,532,024,0

Série CT SCTK660A auto-verrouillable à cœur partagé pour la distribution d'énergie et le contrôle d'automatisation

Notes : Les spécifications du produit peuvent être personnalisées

FAQ

Q : Le transformateur de courant à noyau fendu nécessite-t-il une mise hors tension ou un retrait de câble lors de l'installation ?

R : Non. La série SCTK660A utilise une structure autobloquante à noyau fendu avec un noyau qui s'ouvre et se ferme. Il peut être installé sans déconnecter ni retirer de câbles ou de barres omnibus. Il est particulièrement adapté aux projets de modernisation et aux applications où l'alimentation ne peut pas être coupée, réduisant considérablement les coûts et le temps d'installation.

Q : Quels sont les avantages de la structure autobloquante ?

R : La structure autobloquante garantit que le transformateur reste solidement fixé au câble ou à la barre omnibus après l'installation. Il ne se desserrera pas et ne se déplacera pas en raison de vibrations ou de forces externes, garantissant une installation sûre et fiable. L'utilisation est simple et aucun outil spécial n'est requis pour l'installation ou le retrait.

Q : Quelle est la fonction de la résistance de précision intégrée ?

R : L'enroulement secondaire est doté d'une résistance parallèle de précision intégrée. Elle convertit le signal de courant directement en une sortie basse tension sûre, éliminant le besoin de résistances d'échantillonnage externes. Cela simplifie l'installation, améliore la sécurité et permet d'économiser sur les coûts des composants et l'espace d'installation.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de 2 à 8 semaines.
